斜流風機GXF

工作溫度：-20~+45℃；
濕度：小於99%；
介質條件：空氣（含塵量不超過100mg/m³）；
工作電源：三相380V/50Hz。

如需了解更多詳細參數，性能曲線圖，請聯係右側在線谘詢銷售客服，期待您的谘詢。

立即谘詢

聯係我們

地區

手機

客服經理

微信
江蘇遼寧貴州青海西藏新疆

19957538797

孫經理

19957538797
浙江江西廣西寧夏海南

17757591237

倪經理

17757591237
上海河南湖南雲南天津

13362568723

徐經理

13362568723
廣東陝西安徽福建黑龍江甘肅吉林內蒙古

19957513291

夏經理

19957513291
北京山東河北四川湖北山西重慶

18057511896

陳經理

18057511896

7*12小時谘詢在線，如需采購定製各類風機，可直接聯係（十分鍾出報價）

產品概述

產品概述：

1.1．GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午麵上的氣流加速，避免了葉輪與後導有較大凸台所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由於風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力係數。

1.2．GXF單速，按直徑分為300～1400mm，16種規格，風量為1400 ~100000 m3/h，全壓為 90~1500Pa；GXF雙速，按直徑分為400～1400mm，14種規格，風量為2500 ~100000 m3/h，全壓為90~1300Pa。

按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控製器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

工作條件：

工作溫度：-20~+45℃；
濕度：小於99%；
介質條件：空氣（含塵量不超過100mg/m³ ）；
工作電源：三相380V/50Hz。

應用：

風機可廣泛應用於工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，最適用於管道加壓、送風和排風及高層建築、一般建築的通風換氣之用。

配置：

標準配置
● 葉輪； ● 機殼（機殼、集流器、支架）；
● 電機。

備選件及附件（訂貨時注明是否購買）
※減振設備； ※控製箱； ※網罩； ※消聲箱體。

加工工藝：

風機葉輪為鋼製，輪轂液壓拉伸成型，葉片衝壓後液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大於G5.6級。

外筒法蘭為采用整體翻邊旋壓而成。

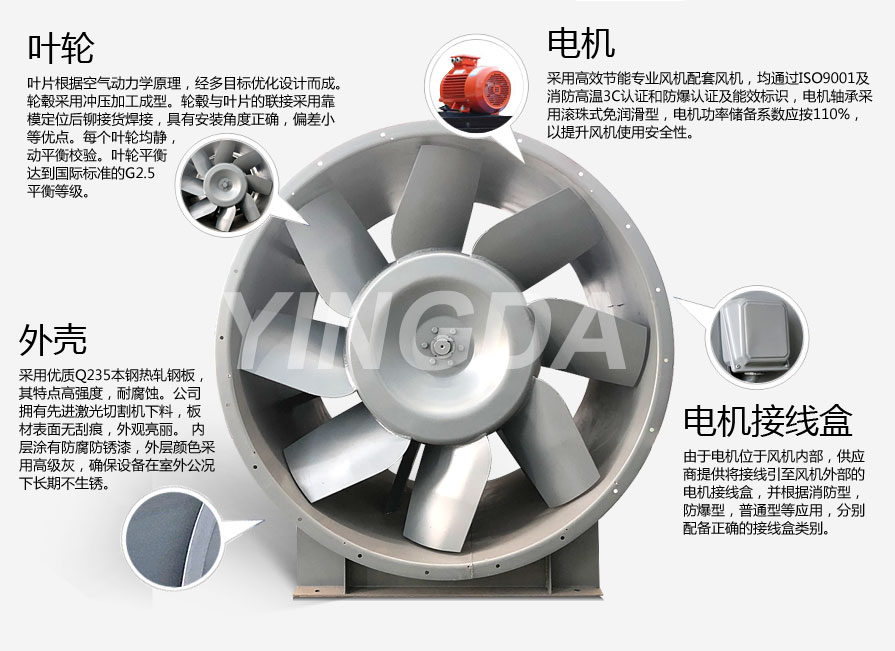

產品結構圖

外殼：風機箱表麵質量
菠萝蜜电影网風機外殼采用優質Q235本鋼熱軋碳鋼板，其特點高強製，耐腐蝕。公司擁有先進的激光切割器下料，板材表麵無劃痕，外觀亮麗。板材內層塗有防腐防鏽漆，外層顏色采用高級灰，兩層漆麵，確保設備在室外工況下長期不生鏽。
電機
菠萝蜜电影网風機采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合，采用B3安裝結構。電機防護等級為IP54，絕緣等級F級，溫升等級B級。電機軸承應為滾珠式免潤滑型。電機功率儲備係數應按110%取，以提升風機使用的安全性。

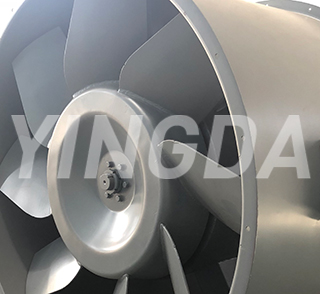

葉輪
菠萝蜜电影网風機的葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用衝壓加工成型。葉輪與葉片的聯接采用靠模定位後鉚接或焊接，具有安裝角度正確、偏差小等優點。每個葉輪均經靜、動平衡校驗。葉輪應經過靜態和動態平衡, 達到國際標準標準的G2.5平衡等級。
電機接線盒
由於電機位於風機內部，供應商應提供將接線引至風機外部的電機接線盒，並根據消防型、防爆型、普通型等應用，分別配備正確的接線盒類型。

產品認證

消防風機及認證【僅適用於消防排煙】

該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求，並提供擁有檢測資質的機構出具的檢測報告。同時還需要經國家指定的消防安全檢測機構按照GA 211-200 9《消防排煙風機耐高溫試驗方法》檢測，在主風道介質溫度為280℃時必須能夠連續運行30分鍾以上，保證耐高溫性能符合標準要求，並提供擁有檢測資質的機構出具的檢測報告。
